Пульт дистанційного керування V3A1

Пульт дистанційного керування V3A1 є штатним пристроєм керування та налаштування БпЛА  «Кажан-Е620/Е630».

Технічні особливості ПДК V3A/V3A1:

• має сенсорний дисплей розміром 10 дюймів для передачі телеметрії та відео з камери БпЛА;
• вбудована акумуляторна батарея забезпечує до 6 годин автономної роботи, залежно від температури навколишнього середовища;
• ПДК можна заряджати під час експлуатації;
• до комплекту постачання входить:
  • зарядний пристрій;
  • комплект антен;
  • ремінець з карабінами;
  • транспортувальний кейс.

Обмеження щодо експлуатації:

• Виробник не несе відповідальність щодо жодних зобов'язань при несанкціонованому встановленні на ПДК стороннього програмного забезпечення.
• ЗАБОРОНЕНО вмикати ПДК без підключених антен або кабелів, оскільки це може призвести до  виходу з ладу модуля зв’язку.

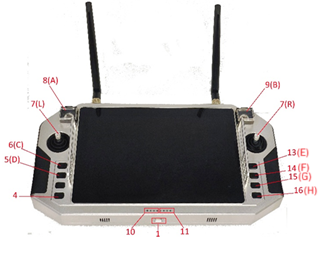

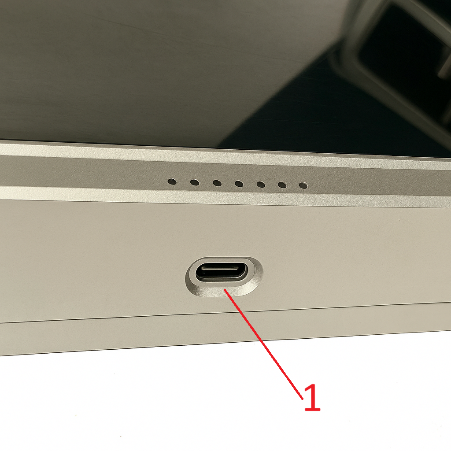

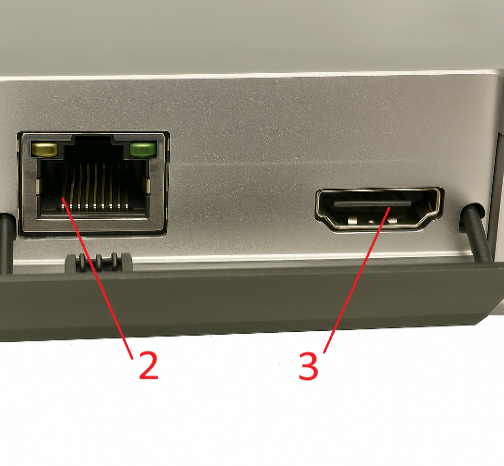

Рисунок 1, 2: Функціональні роз’єми ПДК

В ПДК є три функціональних роз’єми (рис. 1, рис. 2):
1- Type C – використовується для зарядки та передачі даних.
2- Lan – використовується для підключення до інтернет мережі.
3- HDMI – використовується для трансляції  на додатковий екран.

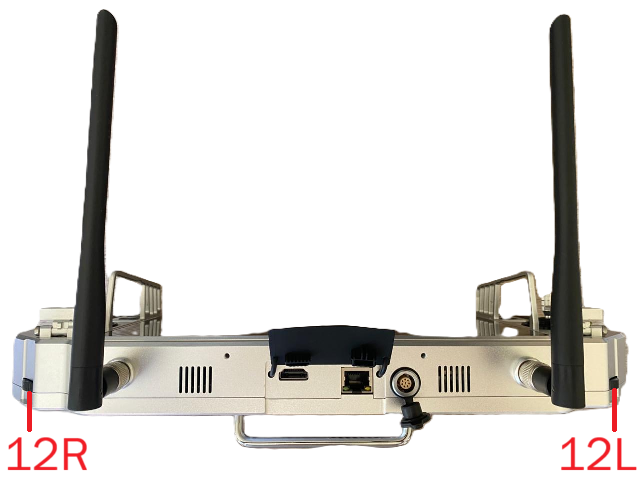

Рис. 3

Рис. 4	Рис. 5

Рисунок 3, 4, 5: Функціональні кнопки/перемикачі ПДК

Опис рисунків 3, 4, 5:

4- кнопка, що відповідає за:

- увімкнення ПДК- коротке та довге натискання послідовно;

- перехід екрана в «сплячий режим» - коротке натискання при активному  екрані;
- вивід на екран команд (таких як вимкнення, перезавантаження,

скріншот екрана) довге натискання при активному екрані.

5(D) – кнопка, при почерговому натисканні якої змінюються режими камери (день/ніч) та формат відображення відео на головному екрані.

6(С)- кнопка, що відповідає за положення камери:
- одне натискання - камера встановлюється під кутом 90° до поверхні землі (вертикальне положення, спрямована вниз);

- повторне натискання - камера переходить у горизонтальне положення, паралельно до поверхні землі (прямо перед собою).

7 L- лівий стік:

              - вгору/вниз – підйом або спуск БпЛА (тяга моторів);

              - вліво/вправо – поворот БпЛА навколо своєї осі  (руль напрямку).

7 R- правий стік:

                - вгору/вниз – рух БпЛА вперед/назад;

                - вліво/вправо – рух БпЛА вбік.

8 (А)- лівий трьохпозиційний перемикач з захистом:

 -перемикач в положенні Вниз та Посередині – режим польоту Позиція;

 - перемикач в положенні Вгору – режим польоту ATTL.

9 (В)- Не використовується.

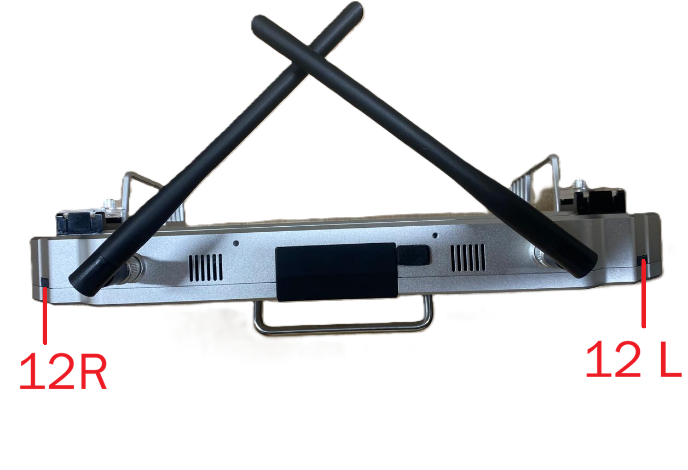

12 L- ліве колесо на ПДК:

- вліво – камера опускається;

- вправо – камера підіймається.

12 R- праве колесо на ПДК:

- вліво – зум зменшується;

- вправо – зум збільшується.

10- індикатори заряду батареї (4 зелені діоди), 1 діод = 25% заряду.

11- індикатори модуля зв’язку (4 сині діоди).

13(E), 14(F), 15(G), 16(H) – Використовуються для керування   сервоприводами системи скиду Reactive drone тип 2:

                      - одне натискання– відчиняє сервопривід системи скиду;

                      - повторне натискання– зачиняє сервопривід системи скиду.

Пульт дистанційного керування V3A2.

Пульт дистанційного керування V3A2 є штатним пристроєм керування та налаштування БпЛА «Шмавік» та «Кажан Е620/Е630».

Технічні особливості ПДК V3A/V3A2:

• має сенсорний дисплей розміром 10 дюймів для виведення телеметрії та відео;
• вбудована акумуляторна батарея забезпечує до 6 годин автономної роботи, залежно від температури навколишнього середовища;
• ПДК можна заряджати під час експлуатації;
•  до комплекту постачання входить:
• зарядний пристрій;
• комплект антен;
• ремінець з карабінами;
• транспортувальний кейс.

 Обмеження щодо експлуатації:

• Виробник не несе відповідальність щодо жодних зобов'язань при несанкціонованому встановленні на ПДК стороннього програмного забезпечення.
• ЗАБОРОНЕНО вмикати ПДК без підключених антен або кабелів, оскільки це може призвести до  виходу з ладу модуля зв’язку.

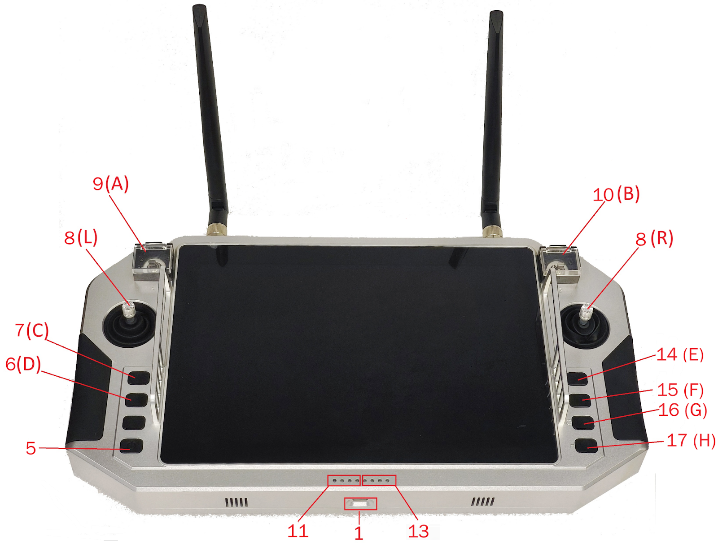

Рис. 6	Рис. 7

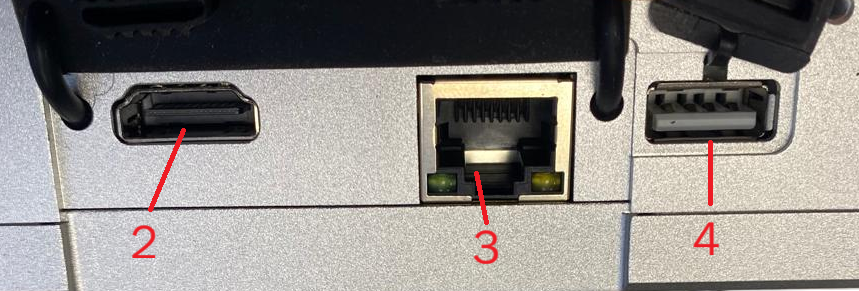

Рисунок 6, 7: Функціональні роз’єми ПДК

В ПДК є чотири функціональних роз’єми (рис. 6, рис. 7):

1. Type C – використовується для зарядки та передачі даних.
2. Lan – використовується для підключення до інтернет мережі.
3. HDMI – використовується для трансляції  на додатковий екран.
4. USB – використовується для під’єднання USB флеш-накопичувача.

Рис. 8	Рис. 9

 Рисунок 8, 9: Функціональні кнопки/перемикачі ПДК.

Опис рисунків  рисунків 8, 9:

5- кнопка, що відповідає за:

 - увімкнення ПДК- коротке та довге натискання послідовно;
- перехід екрана в «сплячий режим» - коротке натискання при активному  екрані;
- вивід на екран команд (таких як вимкнення, перезавантаження, скріншот екрана) довге затискання при активному екрані;

6 (D) – кнопка, при почерговому натисканні якої змінюються режими  камери (день/ніч) та формат відображення відео на головному екрані;

7 (С)- кнопка, що відповідає за положення камери:

  - одне натискання - камера встановлюється під кутом 90° до поверхні землі (вертикальне положення, спрямована вниз);

  - повторне натискання - камера переходить у горизонтальне положення, паралельно до поверхні землі (прямо перед собою).

8 (L)- лівий стік:

                - вгору/вниз- підйом або спуск БпЛА (тяга моторів);

                - вліво/вправо- поворот БпЛА навколо своєї осі  (руль напрямку);

8 (R)- правий стік:

                - вгору/вниз– рух БпЛА вперед/назад;

                - вліво/вправо- рух БпЛА вбік.

9 (А)- лівий трьохпозиційний перемикач з захистом:

 -лівий трьохпозиційний перемикач з захистом:

 -перемикач в положенні Вниз та Посередині – режим польоту «Позиція»;

 - перемикач в положенні Вгору – режим польоту «ATTL».

10 (В)- (БпЛА «Шмавік»)- правий трьохпозиційний перемикач з захистом:
  - перевод перемикача  вгору із середнього положення – відкривається лівий скид;

   - перевод перемикача вниз із середнього положення – відкривається правий скид.

10 (B)- (БпЛА «Кажан Е620/630»)- не використовується

 11- індикатори заряду батареї (4 зелені діоди), 1 діод = 25% заряду;

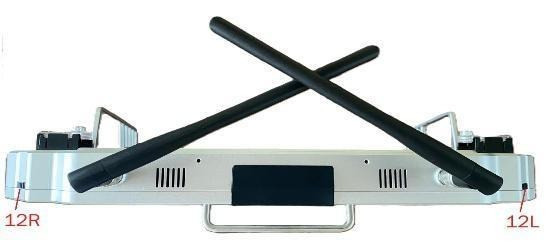

 12 L- ліве колесо на ПДК:

                - вліво – камера опускається;

 - вправо – камера підіймається.

 12 R- праве колесо на ПДК:

- вліво - зум зменшується;

- вправо – зум збільшується.

13- індикатори модуля зв’язку (4 сині діоди);

14(E), 16(F), 16(G), 17(H) –(БпЛА «Шмавік»)- не використовуються.(БпЛА «Шмавік»)

14(E), 16(F), 16(G), 17(H) –(БпЛА «Кажан Е620/630»)- Використовуються для керування   сервоприводами системи скиду Reactive drone тип 2:

                      - одне натискання– відчиняє сервопривід системи скиду;

                      - повторне натискання– зачиняє сервопривід системи скиду.

Пульт дистанційного керування V3A3.

 Пульт дистанційного керування V3A3 є штатним пристроєм керування та налаштування БпЛА «Шмавік» та «Кажан Е620/Е630».

Технічні особливості ПДК V3A3:

• має сенсорний дисплей розміром 10 дюймів для виведення телеметрії та відео;
• вбудована акумуляторна батарея забезпечує до 6 годин автономної роботи, залежно від температури навколишнього середовища;
• ПДК можна заряджати під час експлуатації;
•  до комплекту постачання входить:
• зарядний пристрій;
• комплект антен;
• ремінець з карабінами;
• транспортувальний кейс.

 Обмеження щодо експлуатації:

• Виробник не несе відповідальність щодо жодних зобов'язань при несанкціонованому встановленні на ПДК стороннього програмного забезпечення.
• ЗАБОРОНЕНО вмикати ПДК без підключених антен або кабелів, оскільки це може призвести до  виходу з ладу модуля зв’язку.

Рис. 10	Рис. 11

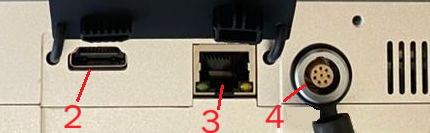

  Рисунок 10, 11: Функціональні роз’єми ПДК

В ПДК є чотири функціональних роз’єми (рис. 10, рис. 11):

1. Type C – використовується для зарядки та передачі даних.
2. Lan – використовується для підключення до інтернет мережі.
3. HDMI – використовується для трансляції  на додатковий екран.
4. Не використовується

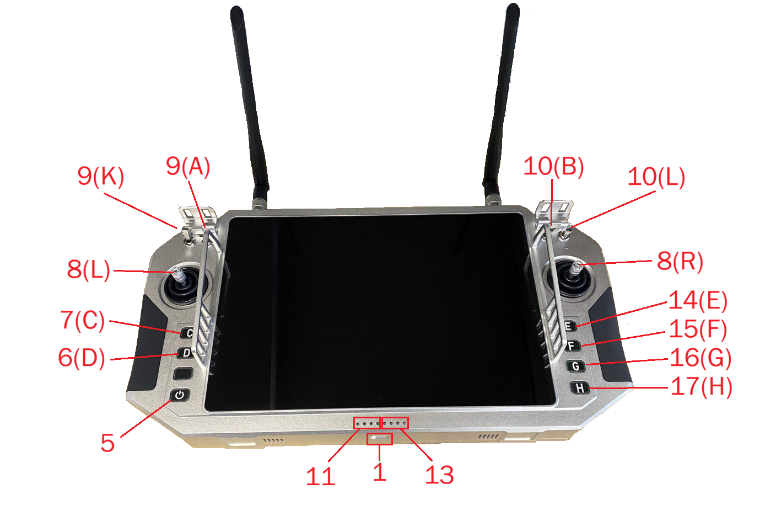

Рис. 12	Рис. 13

 Рисунок 12, 13: Функціональні кнопки/перемикачі ПДК.

Опис рисунків  рисунків 12, 13:

5- кнопка, що відповідає за:

           - увімкнення ПДК- коротке та довге натискання послідовно;
          - перехід екрана в «сплячий режим» - коротке натискання при активному  екрані;
          - вивід на екран команд (таких як вимкнення, перезавантаження, скріншот екрана) довге затискання при активному екрані;

6 (D) – кнопка, при почерговому натисканні якої змінюються режими  камери (день/ніч) та формат відображення відео на головному екрані;

7 (С)- кнопка, що відповідає за положення камери:

             - одне натискання - камера встановлюється під кутом 90° до поверхні землі (вертикальне положення, спрямована вниз);

            - повторне натискання - камера переходить у горизонтальне положення, паралельно до поверхні землі (прямо перед собою).

8 (L)- лівий стік:

                - вгору/вниз- підйом або спуск БпЛА (тяга моторів);

                - вліво/вправо- поворот БпЛА навколо своєї осі  (руль напрямку);

8 (R)- правий стік:

                -перемикач в положенні Вниз та Посередині – режим польоту «Позиція»;

                - вгору/вниз– рух БпЛА вперед/назад;

                - вліво/вправо- рух БпЛА вбік.

9 (K)-  трипозиційний перемикач з захистом:

                - перемикач в положенні Вгору – режим польоту «ATTL».

9 (A)-  трипозиційний перемикач з захистом:

                - Не використовується.

10 (В)- трипозиційний перемикач з захистом:

                - Не використовується.

10 (L)-( БпЛА  «Кажан Е620/630»)- не використовується;

10 (L)-( БпЛА  «Щмавік» )-  трипозиційний перемикач з захистом:
                - перемикання перемикача  вгору із середнього положення – відкривається лівий скид;

                - перемикання перемикача  вниз із середнього положення – відкривається правий скид.

 11- індикатори заряду батареї (4 зелені діоди), 1 діод = 25% заряду;

 12 L- ліве колесо на ПДК:

                - вліво – камера опускається;

                - вправо – камера підіймається.

 12 R- праве колесо на ПДК:

                - вліво - зум зменшується;

                - вправо – зум збільшується.

13- індикатори модуля зв’язку (4 сині діоди);

14(E), 16(F), 16(G), 17(H) – (БпЛА «Шмавік»)-не використовуються.

14(E), 16(F), 16(G), 17(H) –(БпЛА «Кажан Е620/630»)- Використовуються для керування   сервоприводами системи скиду Reactive drone тип 2:

                      - одне натискання– відчиняє сервопривід системи скиду;

                      - повторне натискання– зачиняє сервопривід системи скиду.
